Gigabit Ethernet über Telefonkabel

Die G42xx-T Serie basiert auf der modernsten Technologie zur hausinternen Vernetzung – G.hn Wave2. Sie kann jede Art von Datenkabeln (Twisted-Pair) und Telefonkabeln (non Twisted-Pair) nutzen, welche fast in jedem Gebäude vorhanden sind, und erreicht dabei die 1,5 Gbit Gesamtbandbreite.

Die Datenübertragung kann je nach Gerät sowohl im SISO (1 Adernpaar, 2-200 MHz) als auch im MIMO (2 Adernpaare, 2-100 MHz) Verfahren erfolgen.

Für eine Verbindung benötigt man immer 2 G.hn Endgeräte – einen Master (Switch oder Modem als Master) und einen Client (Modem) – die am jeweiligen Ende des Telefonkabels angeschlossen werden („Punkt-zu-Punkt“ Verbindung). Der Master gibt dabei die Übertragungsraten für Download und Upload vor.

Praktische Anwendung

Die G42xx-T Serie umfasst zwei G.hn Switches, zwei reine G.hn Modems und ein weiteres Modem mit integriertem WLAN Router:

  • Im einfachsten Fall – wenn man eine Netzwerkverbindung über nur ein Telefonkabel herstellen will – reichen bereits zwei G.hn Modems. Eins davon übernimmt die Rolle des Masters, das andere - die Rolle des Clients.

    Erhältlich bei eBay oder Amazon.
  • Will man ein Netzwerk über mehrere Telefonkabel aufbauen, empfiehlt sich der Einsatz eines G.hn Switches (GAM = G.hn Access Multiplexer).

    Er garantiert schnellen und stabilen Betrieb auch über nicht bzw. nicht ausreichend abgeschirmte Telefonkabel sowie einzelne Doppeladern eines gemeinsamen Kabels.

    Der G.hn Switch ermöglicht Anbindung von mehreren G.hn Clients
    (8 bis 24 je nach Switch) und die zentrale Verwaltung des Netzwerks. Für noch größere Netzwerke lassen sich mehrere Switches zusammenschalten.

G.hn Switches für Telefonkabel

*Alle Switches lassen sich mit allen Modems kombinieren.

G4200-8T – für 8 Clients

  • 8 * G.hn Wave2 Ports (RJ45) MIMO oder SISO
  • 2 * 1000-X/2500-X/10000-X SFP/SFP+ Ports (z.B. Uplink zum Internet)
  • 3 * 10/100/1000BT RJ45 Ports (z.B. Uplink zum Internet)
  • 1 * RS232 Konsole-Port (RJ45)
  • 2 * SYNC BNC Ports zur Zeit-Synchronisation mit anderen G.hn Switches
SpecDatenblatt Spec Schnellstartanleitung Spec Handbuch

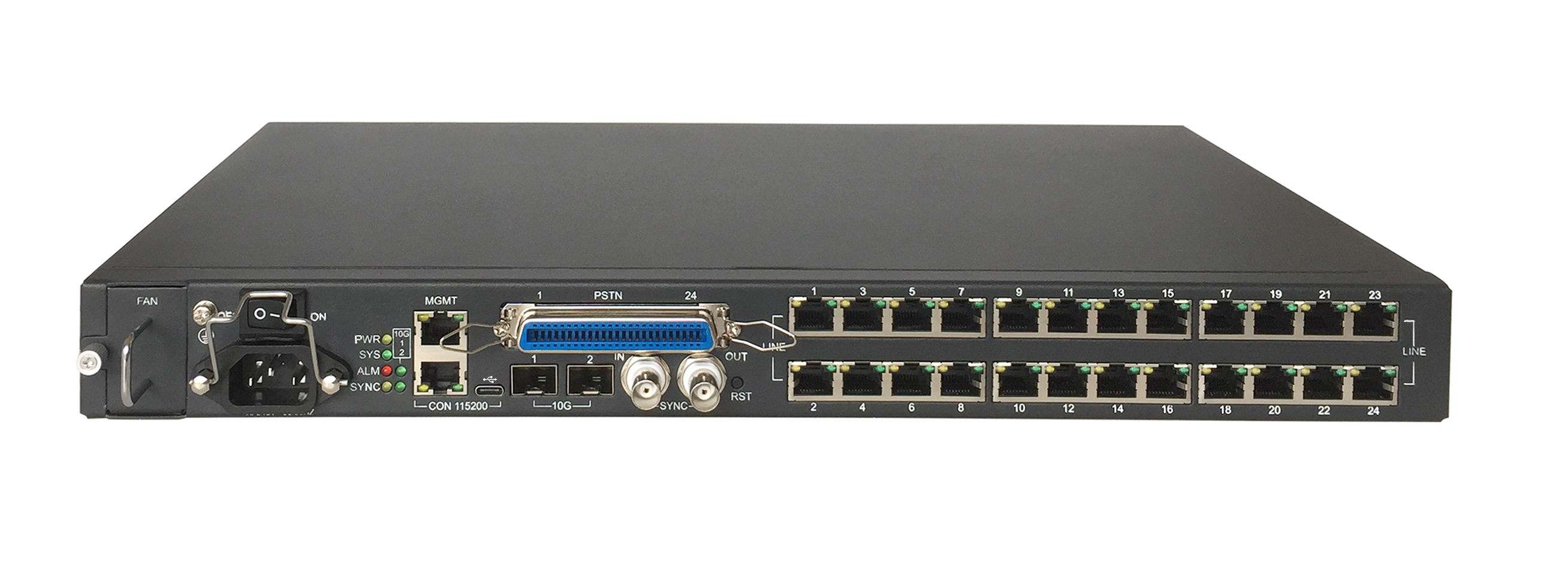

G4224T – für 24 Clients

  • 24 G.hn Wave2 Ports (RJ45) MIMO oder SISO
  • 1 * RJ21 Anschluss (Durchschleifen von 24 analogen Telefonanschlüssen)
  • 2 * 1000-X/2500-X/10000-X SFP/SFP+ Ports (z.B. Uplink zum Internet)
  • 1 * 10/100/1000BT RJ45 Port (z.B. Uplink zum Internet)
  • 1 * RS232 Konsole-Port (RJ45)
  • 2 * SYNC BNC Ports zur Zeit-Synchronisation mit anderen G.hn Switches
Spec Datenblatt Spec Schnellstartanleitung Spec Handbuch



G.hn Modems für Telefonkabel

*Alle Modems lassen sich an alle Switches anschliessen. Eine direkte Verbindung zwischen 2 Modems (ohne Switch) ist möglich.


G4201TM

  • 1 * G.hn port (RJ11) MIMO oder SISO
  • 1 * 10/100/1000BaseT RJ45 Port
SpecDatenblatt SpecSchnellstartanleitung

Preis bei Direktbestellung: 230€ inkl. MwSt. und Versand (2 Geräte)

Erhältlich bei eBay oder Amazon.






G4202T

  • 1 * G.hn port (RJ45) MIMO oder SISO
  • 1 * Analogtelefonie Durschleife-An­schluss (RJ45)
  • 2 * 10/100/1000BaseT RJ45 Port
SpecDatenblatt SpecSchnellstartanleitung

Preis bei Direktbestellung: 245€ inkl. MwSt. und Versand (2 Geräte)

Erhältlich bei eBay oder Amazon.






G4204T-W - G.hn Modem mit 4x1Gbit Switch und WLAN

  • 1 * G.hn Wave2 port (RJ11) MIMO oder SISO
  • 4 * 10/100/1000BaseT RJ45 Ports
  • 1 * Power on/off Schalter
  • 1 * USB2.0/3.0 port
  • 802.11 b/g/n/ac mit MIMO
  • Als Master kann ein G4201T, G4202T oder ein G.hn Switch genutzt werden
SpecDatenblatt

Preis bei Direktbestellung: 220€ inkl. MwSt. und Versand (1 Gerät)
